自制光束质量分析仪

自制光束质量分析仪

思创精测科技自主研发的光斑分析仪是基于高分辨率CCD和CMOS面阵型光斑测量仪，是一款能够实时测量连续或脉冲激光束的实时诊断系统。

目前包含3款系列产品，波长范围覆盖266~1700nm，像素最小达到2.5*2.5μm，探测器面积最大可达25*25mm。

所属品牌： 国产/思创精测

应用类型： 激光量测

产品型号： 参考商品详情

负责人：肖经理

联系电话：13530351649

电子邮箱：jimmy.xiao@strongprec.com



0.00
0.00


思创精测科技自主研发的光斑分析仪是基于高分辨率CCD和CMOS面阵型光斑测量仪，是一款能够实时测量连续或脉冲激光束的实时诊断系统。

目前包含3款系列产品，波长范围覆盖266~1700nm，像素最小达到2.5*2.5μm，探测器面积最大可达25*25mm。

所属品牌： 国产/思创精测

应用类型： 激光量测

产品型号： 参考商品详情

负责人：肖经理

联系电话：13530351649

电子邮箱：jimmy.xiao@strongprec.com

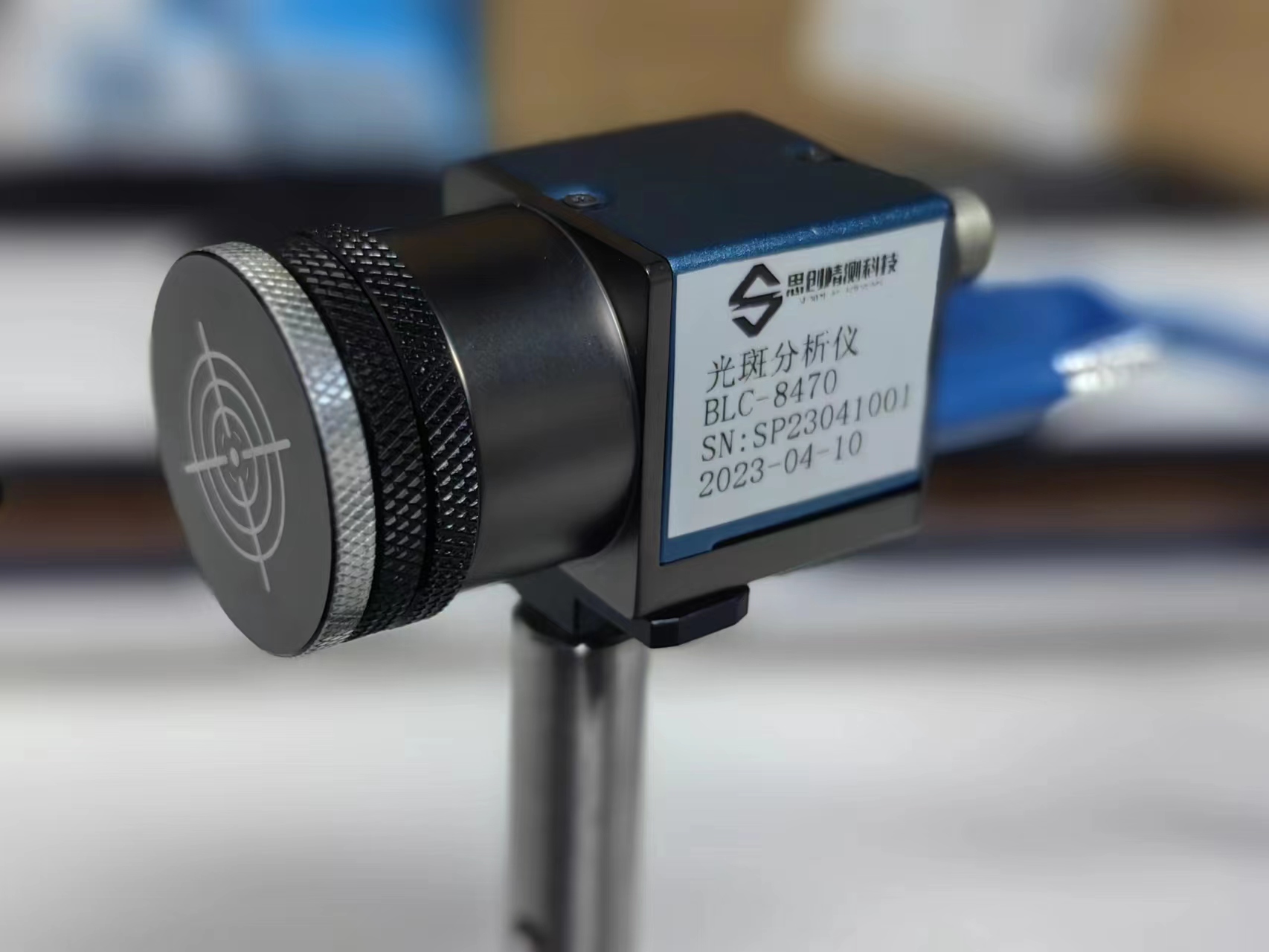

      LaserCheck光斑分析仪

  思创精测科技自主研发的光斑分析仪是基于高分辨率CCD 和CMOS 面阵型光斑测量仪，是一款能够实时测量连续或脉冲激光束的实时诊断系统。目前包含3个不同型号产品，波长范围覆盖266~1700nm，像素最小达到2.5*2.5μm，探测器面积最大可达25*25mm。LaserCheck系列光斑分析仪不仅能实时显示激光2D/3D图像，导出光强分布数据，且提供激光束参数实时演示和分析能力，具体测量的参数包括：光束直径、光斑的形状、位置、功率、强度分布、椭圆度等众多参数，同时还提供了报表功能，记录光束分析设置和可实现激光光斑质量检测、光斑大小、光斑点稳定性、一维、二维、三维能量分布等多参数测量，纯中文操作界面，直观友好，功能非常强大，目前已得到了广大科研和工业客户的一致认可。为了满足各客户特殊需求，我司还为客户提供定制的光束质量分析和一体化设计解决方案，如焦点分析仪、近场分析仪，且配套各类衰减方案和扩束、缩束模组，满足客户测量上百W功率和不同大小光斑大小的测试要求。


u 产品优势

多种广泛的ISO定量测量，用户可选择最佳的“准确性”或“易用性”；

独特背景光扣除功能，确保测试光斑的精度；

自动设置和自动曝光功能，快速设置和优化测试精度；

对所有计算结果进行统计分析，实时显示；

光束软件自动模拟功能，让用户快速熟悉软件操作和培训；

丰富的光斑参数测量和跟踪，让用户实时了解激光性能；



u 产品系列


² 经济型小靶面系列


型号

BLC0706

BLC0807

BLC1410

BLC1408

BLC1410

波⻓范围

300-1100nm

300-1100nm

300-1100nm

300-1100nm

300-1100nm

感光⾯积

6.71x5.61mm

8.45x7mm

14.12x10.35mm

14.12x8.48mm

14.12x10.35mm

可测尺⼨

27.4um-5.61mm

34.5um-7mm

34.5um-10.35mm

34.5um-8.48mm

34.5um-10.35mm

像素⼤⼩

2.74um

3.45um

3.45um

3.45um

3.45um

分辨率

2448x2048

2448x2048

4096x3000

4096x2460

4096x3000

位深

10bit

10bit

12bit

12bit

12bit

帧数

10

10

10

10

10

曝光时间

30us-500ms

20us-500ms

20us-500ms

20us-500ms

20us-500ms

增益

0 到 24dB

0 到 24dB

0 到 36dB

0 到 36dB

0 到 36dB

触发

软触发/硬触发可选

饱和强度

40μW/cm2@ 633nm, 600μW/cm2@1064nm


灵敏度

0.3nw/cm2


⼯作温度

0-50℃

0-50℃

0-50℃

0-45℃


尺⼨

（长*宽*厚）

29x29x38mm

29x29x49mm

29x29x49mm

29x29x49mm

29x29x49mm

⼯作模式

全局快⻔

全局快⻔

全局快⻔

全局快⻔

全局快⻔

电脑接⼝

USB3.0

USB3.0

USB3.0

USB3.0

USB3.0



  ²中大靶面系列


型号

BLC1313

BLC1515

BLC2222

BLC2229

BLC2323

波⻓范围

300-1100nm

300-1100nm

400-1100nm

400-1100nm

300-1100nm

感光⾯积

12.3x12.3mm

14.3x14.3mm

22.4x22.4mm

29.9 x22.4 mm

23x23mm

可测尺⼨

28um-12.3mm

35um-12.3mm

32um-22.4mm

32um-23mm

45um-23mm

像素⼤⼩

2.74um

3.5um

3.2um

3.2um

4.5um

分辨率

4506×4506

4096x4096

7008x7000

9344x7000

5120x5120

位深

12bit

12bit

12bit

12bit

12bit

帧数

5

5

5

5

5

曝光时间

20us 到 500ms

20us 到 500ms

15us到500ms

15us到500ms

11us 到 500ms

增益

0 到 36dB

0 到 36dB

0 到 36dB

0 到 36dB

0 到 36dB

触发

软触发/硬触发可选


饱和强度

40μW/cm2@ 633nm, 600μW/cm2@1064nm

0.2 μW/cm2

灵敏度

0.3nw/cm2


⼯作温度

0-50℃

0-50℃

0-50℃

0-50℃

0-50℃

尺⼨

（长*宽*厚）

29x29x45mm

29x29x45mm

29x29x49mm

29x29x49mm

36x31x49mm

⼯作模式

全局快⻔

全局快⻔

全局快⻔

全局快⻔

全局快⻔

电脑接⼝

USB3.0

USB3.0

USB3.0

USB3.0

USB3.0


 ²中红外系列



型号

BLC-SWIR-6060

BLC-SWIR-9070

BLC-SWIR-130

BLC-SWIR-30-L

BLC-SWIR-30Q-L

波⻓范围

900-1700nm

900-1700nm

400-1700nm

930-1700nm

400-2400nm

感光⾯积

6mm*6mm

9.6mm*7.68mm

6.4mmx5.12mm

9.6mmx7.68mm

9.6mmx7.68mm

可测尺⼨

150um-7.68mm

150um-7.68mm

50um-5.12mm

50um-7.68mm

50um-7.68mm

像素⼤⼩

15um

15um

5um

15um

15um

分辨率

400x400

640x512

1280 x 1024

640 x 512

640 x 512

位深

12bit

12bit

12bit

14bit

14bit

帧数

30

30

20

25

10

曝光时间

us 到s

us 到s

30us-500ms

100us-30ms

100us-30ms

增益

0 到 50dB

0 到 50dB

55dB

55dB

55dB

触发

RS-422 /TTL

RS-422 /TTL

RS-422 /TTL

RS-422 /TTL

RS-422 /TTL

饱和强度

0.2 μW/cm2

0.2 μW/cm2

0.2 μW/cm2

0.2 μW/cm2

0.2 μW/cm2

量子效率

＞70%（1.0μm ~ 1.5μm）

＞70%（1.0μm ~ 1.5μm）

＞50%（400nm ~ 1.7μm）

＞50%（400nm ~ 1.7μm）

＞50%（400nm ~ 1.7μm）

⼯作温度

-20℃到+70℃

-20℃到+70℃

0℃到+50℃

0℃到+50℃

0℃到+50℃

尺⼨

（长*宽*厚）

53mm x 53mm x 60mm

53mm x 53mm x 60mm

42mm x 42mm x 41.3mm

53mm x 53mm x 60mm

68mm x 68mm x 89.8mm

光学接口

C口

C口

M42 x 1

M42 x 1

M42 x 1

⼯作模式

全局快⻔

全局快⻔

全局快⻔

全局快⻔

全局快⻔

电脑接⼝

USB3.0

USB3.0

USB3.0

USB3.0

USB3.0



  • 专业分析软件Light Check 功能

1. 配套软件具有自动噪声校准和自动光圈算法。

2. 光斑大小算法包含：D4δ，峰值百分比，能量百分百比，刀口，狭缝等算法。

3. 具有光斑指向稳定性统计计算。

4. 发散角测量。

5. 2D 平顶光斑评价算法。

6. X/Y 高斯拟合。

7. 可存储测量统计数据，X/Y 轮廓数据，灰度图，伪彩色图光斑数据。

8..1D2D3D 光斑能量分布显示










² 配套衰减器（最高功率可测量>1000W）








² 尺寸
